链式及滚筒输送设备
C15
采用高质量的双排链作為传动链,负载重量高达1500kg,碳钢冷拉成型边梁,结构牢固,运行平稳;支腿高度可调整,承载能力 强,使用寿命長。
  • 模块化结构、运行平稳、噪音低、安装与维护简便

  • 结构牢固可靠,性价比高,适用范围广

产品用途
链式输送机主要由边梁组件、驱动单元、支腿、驱动链、导向装置等组成。用于标准基础模数托盘单元式货 物水平输送。托盘為木质、钢制、塑料等材质并可在链条机上稳定输送的货物单元。
选件
低温环境ºC-25
辊筒
不锈钢(食品及其它洁净环境)
端头挡随输送机供货
上箱架按常规输送机尺寸随输送机供货
传感器支架单独包装
技术参数
最大载荷kg1500
标准長度NL(两端链条最外尺寸每端+5mm)mm1150;1650;2150;2650;3150;3650;4150;4650;5150;5650;6150
链条中心距Wmm750,850,950,1050(通常為托盘宽度-150mm)
链条道数
2,3
标准高度mm焊接在滚筒上,每间隔一根滚筒
滚筒间距Pmm05,05,05,05
标准高度mm500,600,700,800,900,1000
支腿横梁
高度小于650mm无需另外增加横梁
       高度大于650mm需要在支腿底部增加横梁
       高度大于850mm需要在支腿间增加横梁
       高度可调节±30mm左右
标准色
RAL7035
驱动单元位置
内侧
托盘尺寸Wmm800~1200
Dmm800~1200
Hmm100~2000
运行速度m/min12、16、18
减速箱
R37 63rpm (i=22.27) R47 60rpm (i=23.59) R57 64rpm (i=21.93)
電机功率kw0.55, 0.75, 1.1
表面涂装
边梁、支腿:喷塑;轴、链轮:发黑;
       辊筒、调节脚,光電开关支架等:镀白锌
工作温度ºC1-40
环境相对湿度%5 to 90无凝露
噪音dB(A)70
执行标准
DIN EN ISO 12100机械安全基础,总體布局指导方针
DIN EN 294防止危险區:上肢的安全距离
DIN EN 349避免伤害人體的最小距距离
DIN EN 619连续输送设备和系统的安全和EMC要求
DIN EN60204. Part 1机械,電气设备的一般要求
应用视频
C15

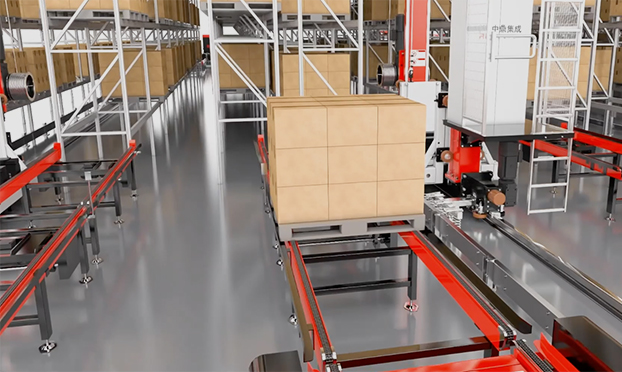

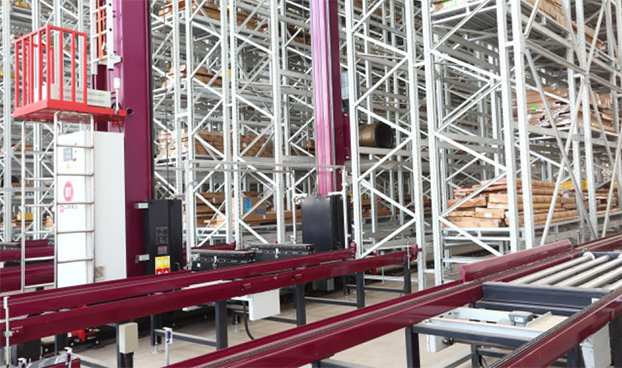

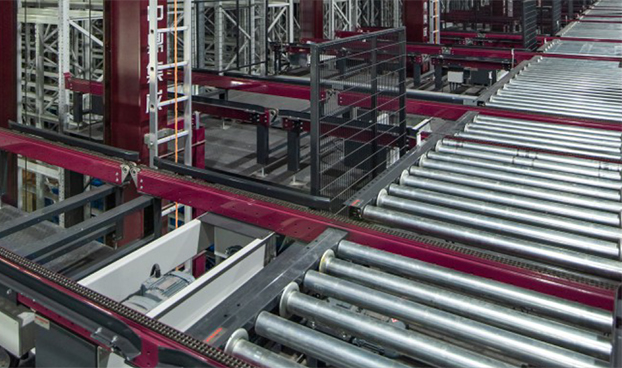

应用图册
