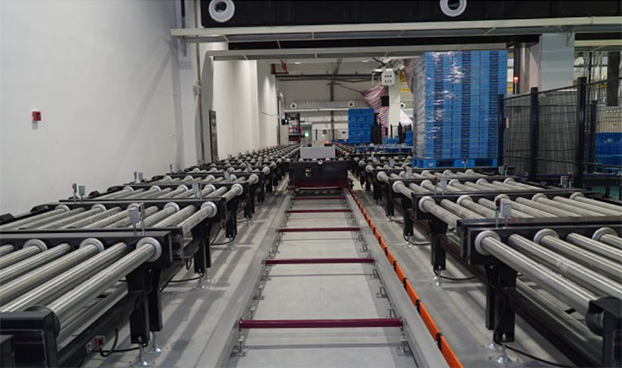

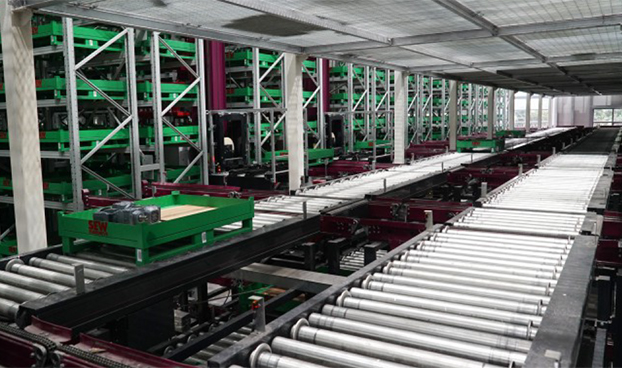

链式及滚筒输送设备
R15
采用高质量的辊筒作為传动部件，负载重量高达1500kg，碳钢冷拉成型边梁，结构牢固，运行平稳；支腿高度可调整，承载能力 强，使用寿命長。
模块化结构、运行平稳、噪音低、安装与维护简便
结构牢固可靠，性价比高，适用范围广
模块化结构、运行平稳、噪音低、安装与维护简便
结构牢固可靠，性价比高，适用范围广
| 选件 | |||
| 低温环境 | ºC | -25 | |
| 辊筒 | 不锈钢 | ||
| 端头挡 | 端部随输送机供货 | ||
| 上箱架 | 按常规输送机尺寸随输送机供货 | ||
| 传感器支架 | 单独包装 | ||
| 技术参数 | |||
| 最大载荷 | kg | 1500 | |
| 标准長度L | mm | 1050;1200;1500;1950;2400;3000;4200;5100;6000 | |
| 定制長度L | mm | 定制長度為滚筒间距的倍数 L=150Xn(滚筒数量) | |
| 标准导向盘间距W | mm | 815,101,511,151,215 | |
| 导向盘 | 焊接在滚筒上，每间隔一根滚筒 | ||
| 标准外型宽度NW | mm | 05,05,05,05 | |
| 滚筒间距P | mm | 150 | |
| 标准高度 | mm | 500,600,700,800,900,1000 | |
| 支腿横梁 | 高度小于600mm无需另外增加横梁 高度大于600mm需要在支腿底部增加横梁 高度800-1000mm支腿间需要增加横梁支腿高度可调节±30mm | ||
| 标准色 | RAL7035 | ||
| 驱动单元位置 | 内侧 | ||
| 托盘尺寸 | W | mm | 800~1200 |
| D | mm | 800~1200 | |
| H | mm | 100~2000 | |
| 运行速度 | m/min | 12、16、18（可选20） | |
| 减速箱 | R37 | ||
| 電机功率 | kw | 0.55, 0.75, 1.1 | |
| 表面涂装 | 边梁、支腿：喷塑；轴、链轮：发黑；辊筒、调节脚， 光電开关支架等：镀白锌 | ||
| 工作温度 | ºC | 1-40 | |
| 环境相对湿度 | % | 5 to 90无凝露 | |
| 噪音 | dB(A) | 70 | |
| 执行标准 | |||
| DIN EN ISO 12100 | 机械安全基础，总體布局指导方针 | ||
| DIN EN 294 | 防止危险區：上肢的安全距离 | ||
| DIN EN 349 | 避免伤害人體的最小距距离 | ||
| DIN EN 619 | 连续输送设备和系统的安全和EMC要求 | ||
| DIN EN60204. Part 1 | 机械，電气设备的一般要求 | ||
